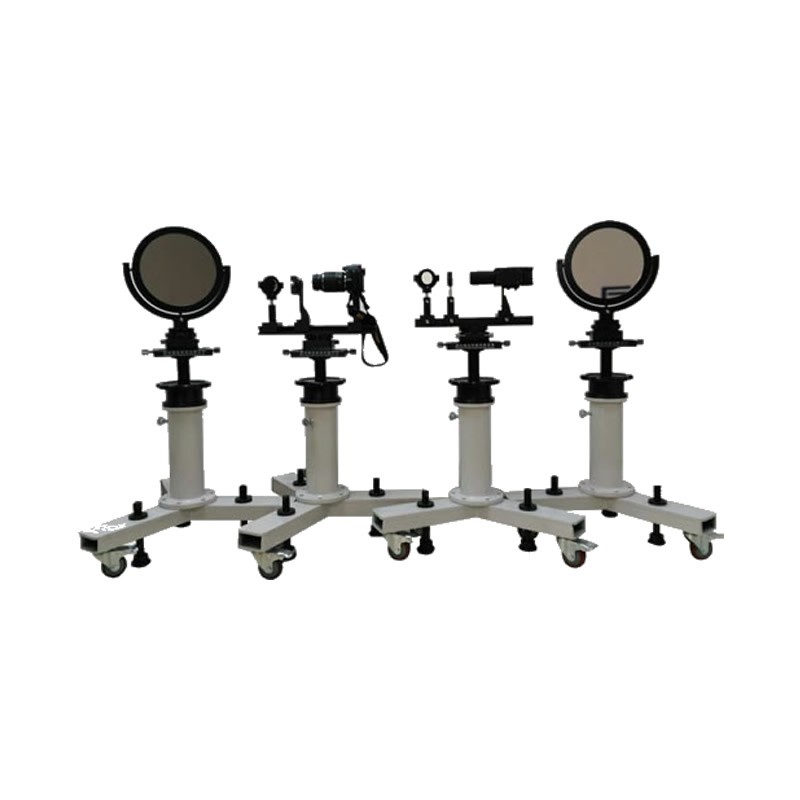

分体式纹影系统

分体式纹影仪（schlieren）可用来观察透明介质密度和温度分布在介质中折射率变化的通用光学显示仪器。能摄取所需研究的气流密度变化的定性质料，以提供被实验物一个真实流动图象为目的。

分体式纹影仪（schlieren）可用来观察透明介质密度和温度分布在介质中折射率变化的通用光学显示仪器。能摄取所需研究的气流密度变化的定性质料，以提供被实验物一个真实流动图象为目的。如研究分层流、超声速流、激波、传热与传质、自然与强迫的、燃烧、火焰、爆炸、等离子体及某些化学反应等学科的流场密度变化科学研究领域。是目前航空航天运行前期试验的重要实验摄取的设备之一。

主反射镜	1、主反射镜光学材料：K9光学玻璃，应力≤2 2、主反射镜加工面型误差≤λ/10 3、主反射镜机械控制结构：有俯仰旋转2个自由度，且有锁紧装置, 俯仰摆角±5° 4、主反射镜的口径￠100--￠800mm，大小由用户按实际需求自行确定 5、￠100反射镜的口径，其焦距为：1M。￠200反射镜的口径，其焦距为：2M。其它以此类推 6、主反射镜的镀膜材料：镀铝反射膜，且再镀一层保护膜层注：主反射镜的口径￠100--￠800mm是指它的有效通光口径
机械调节部分	纹影仪的中心高可以按照用户的实际使用而确定，升降调节范围±50mm，水平、前后方向调节范围±25mm，粗调节步进量：≤1mm/转，细调节步进量：≤0.1mm/转。调节到位，就可以锁紧固定。支架靠滚轮在地面移动，初步调整到位后，用其自带的锁紧装置锁紧。
新型双路接受方式	纹影图像接口：采用多功能数据采集接口，同步使用、照相、摄像设备接收纹影图像互不影响（附图示意）。为图像采集提供了更好的方式，为后续计算机图像处理提供了更便捷的方法。照相系统采用数码相机（具体型号由客户落实协商而定），摄像提供高速摄像机的接口，同时也提供普通工业CCD摄像机的接口，并提供配合用户现有的照相、摄像设备与纹影仪连接的免费服务。接口基本配置：依据用户提供的照相或摄像机接口方式提供标准的接口，另有特殊技术要求（配备摄像或照相镜头），可按照用户要求配备。
光源	1、卤素灯专用光源：300W/36V，连续调节亮度，外加轴承风扇进行散热系统。 2、新型LED专用光源： 01、波长为：630nm（红光5W/7V）。 02、波长为：532nm（绿光5W/7V）。 03、纯白色5W/7V等波长的LED光源。LED专用光源特点：体积小、无温升、光源照明均匀、使用寿命>10000小时。采用单片机控制亮度技术，彻底改变了传统的照明方式。（注：上述波长的LED光源由客户自由选择） 04、用户如需要特殊光源，可按照客户提供的技术参数，另行设计、安装调试。例如：激光光源采用的是高功率红光激光器！ 01、波长635nm 200mw ，橙红色激光组件输入电压12V交直流 02、工作电流 <300MA 03、带TTL调制 04、外型 333350MM+风扇
刀口与狭缝部分	终端刀口沿垂直刃边方向移动距离：±10mm.，刀口开启宽度0-5mm，刀口平行度：0.01mm，且刀口可以绕光轴360度旋转。光学狭缝宽度0-3mm，狭缝宽度步进量0.01mm，平行度0.01mm。刀口和狭缝的步进控制采用千分尺调节机械结构，保证了步进0.01mm的移动量。
电气控制	按照客户提供的要求和技术参数单独设计
